此款产品由轭铁、固定、线轴、漆包线、导线、可动、导杆、弹簧等基本零件构成。
轭铁+可动组件组成磁场传递部分；线轴、漆包线等构成磁场激发部分；可动、导杆等组成的磁场作用部分。
Ⅱ 工作原理漆包线绕在线轴下，当对0421电磁铁加电时，线圈产生磁力，磁化五金零件零件，使其0421的固定铁芯组件与可动组件产生两个不同极性，利用异性相吸的原理来实现动作，断电时弹簧进行复位。

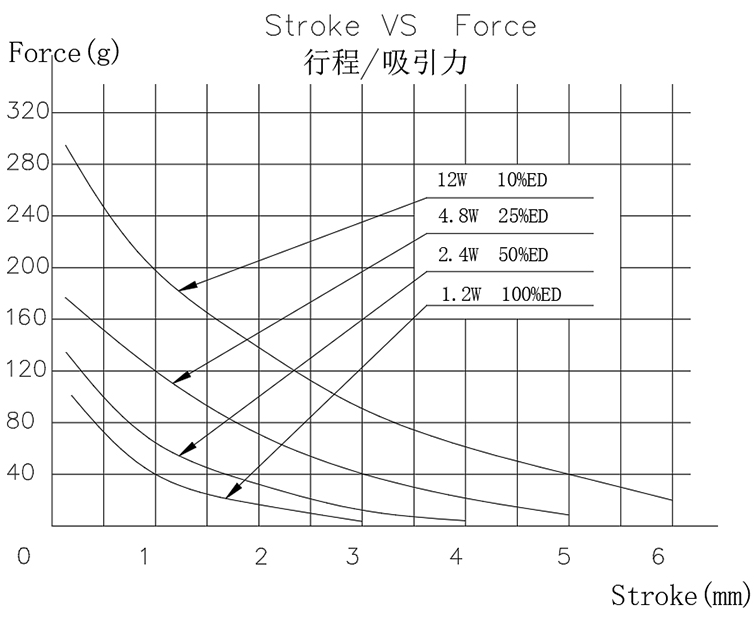

| 工作频率=通电时间/（通电时间+断电时间）*100% | 100% | 50% | 25% | 0% |
| 连续通电 | 间隔通电 | |||
| 最长通电时间（秒） | ∞ | 120 | 8 | 2 |
| 功率W（20℃） | 1.3W | 2.6W | 5.2W | 5W |
| 备注：不同的工作电压，采用不同的通电率工作时，功率不变，电阻与电流会有变化。 选择时请注意核算所需要的电流，核算公式：电阻=电压*电压/功率 电流=功率/电压 |
||||
| 工作电压：DC-12V | 额定电阻：12.5Ω | 耐温等级:F极155℃ | 耐电压:AC1200V10mA 1S |
| 额定电流：0.96A | 工作行程：5mm | 工作频率：10%ED | 工作温度: －5℃~+55℃ |
| 额定功率：11.52W | 复位方式： 弹簧 | 产品寿命:50万次 | 使用条件：－40℃~+80℃ |
