DU1564L/S系列产品由上盖、轭铁、固定铁芯、可动铁芯、弹簧、线轴等基本零件构成。
1564L/S系列的轭铁+固定铁芯组成磁场传递部分；1564L/S系列线轴、导线、漆包线等构成磁场激发部分；1564L/S系列可动组成的磁场作用部分；弹簧为复位部分。
Ⅱ 工作原理对DU1564L/S电磁铁加直流电时，线圈磁场激发部分产生磁力磁化磁场传递部分与作用部分，使之产生产生两个不同极性，利用异性相吸的原理来实现动作，断电时弹簧复位部分进行复位。

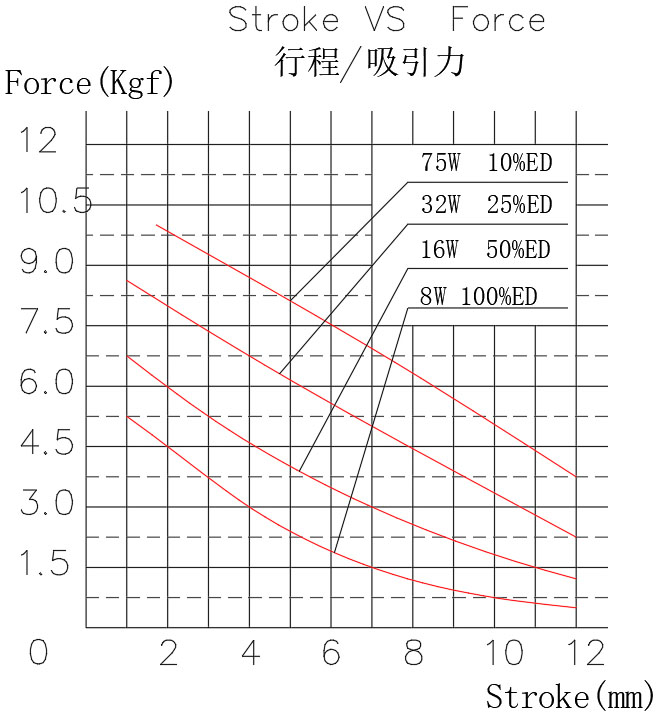

| 工作频率=通电时间/（通电时间+断电时间）*100% | 100% | 50% | 25% | 10% |
| 连续通电 | 间隔通电 | |||
| 最长通电时间（秒） | ∞ | 180 | 12 | 3 |
| 功率W（20℃） | 8W | 16W | 32W | 75W |
| 备注：不同的工作电压，采用不同的通电率工作时，功率不变，电阻与电流会有变化。 选择时请注意核算所需要的电流，核算公式：电阻=电压X电压/功率 电流=功率/电压 |
||||
| 工作电压：DC-24V | 额定电阻：36Ω | 耐温等级:F极155℃ | 耐电压:AC1200V 10mA 1S |
| 额定电流：0.66A | 工作行程：10mm | 工作频率：50%ED | 工作温度: －5℃~+55℃ |
| 额定功率：16W | 复位方式：弹簧复位 | 产品寿命:50万次 | 使用条件：－40℃~+100℃ |
